Đồng Hồ Đo Xăng Dầu

I. Đồng hồ đo xăng dầu là gì?

Đồng hồ đo xăng dầu thiết bị đo lưu lượng nhiên liệu, được sử dụng để xác định thể tích, lượng nhiên liệu đi qua trong thời gian nhất định. Đảm bảo độ chính xác khi cấp phát, mua bán, kiểm định nhiên liệu, tránh thất thoát, quản lý hiệu quả quá trình sử dụng.

Thiết bị đo xăng dầu này Hoạt động độc lập, tích hợp trong các hệ thống bơm nhiên liệu, tùy vào ứng dụng và nhu cầu thực tế. Khi nhiên liệu chảy qua hệ thống, thiết bị ghi nhận lưu lượng bằng cơ học hoặc cảm biến điện tử, kết quả được hiển thị trên màn hình. Tùy theo nguyên lý hoạt động và cấu tạo đồng hồ bao gồm hai dòng là đồng hồ đo cơ học và đồng hồ đo điện tử.

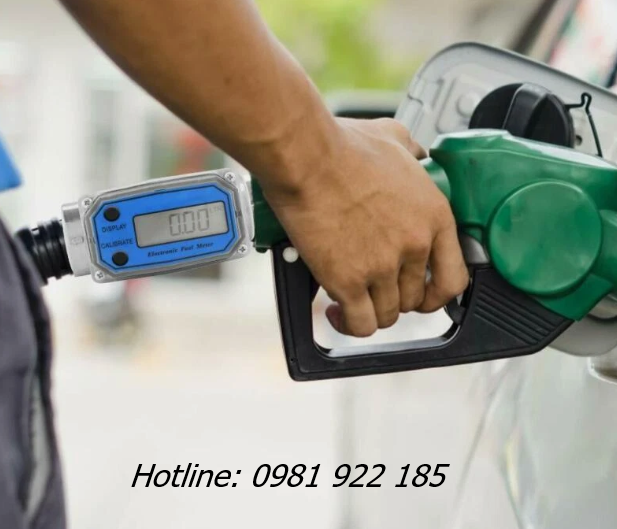

 Đồng hồ đo xăng dầu điện tử nối ren

Đồng hồ xăng dầu Cơ học thường sử dụng bánh răng, roto với ưu điểm bền, ít hỏng, không cần nguồn điện tuy nhiên độ chính xác thấp hơn dòng điện tử. Đồng hồ đo xăng dầu Điện tử thì hoạt động trên cảm biến lưu lượng, kết quả hiển thị trên màn LCD, độ chính xác cao, dễ hiệu chỉnh nhưng nhược điểm là giá thành cao, cần nguồn điện.

Đồng hồ xăng dầu có khả năng đo lường chính xác, dễ đọc, độ bền cao nên được ứng dụng rộng rãi trong trạm bơm nhiên liệu, kho chứa, nhà máy công nghiệp, phương tiện vận tải và nhiều hệ thống hoạt động khác.

II. Hình ảnh đồng hồ xăng dầu.

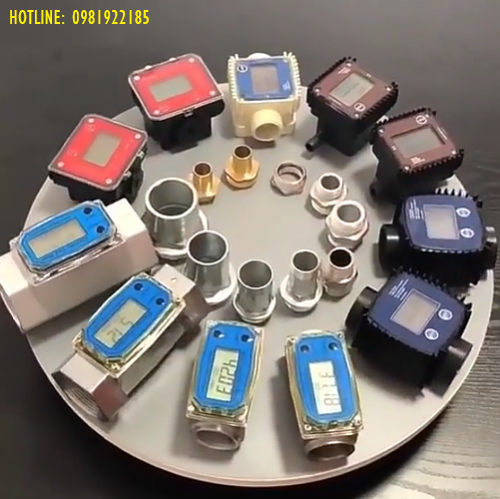

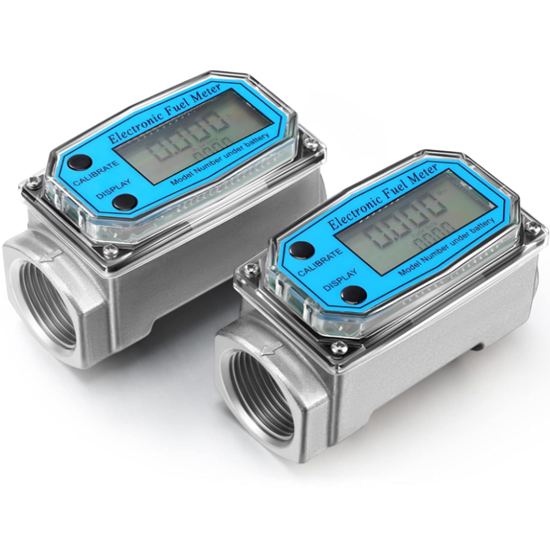

Đồng hồ đo xăng dầu điện tử

Trên đây là phần giới thiệu cơ bản về dòng đồng hồ đo lưu lượng xăng dầu, tham khảo thêm các dòng đồng hồ đo lưu lượng dưới đây:

• Đồng hồ đo hóa chất
• Đồng hồ đo nước
• Đồng hồ đo hơi nước
• Đồng hồ đo khí nén
• Đồng hồ đo áp suất

Hãy liên hệ ngay tới Hotline xăng dầu 0981922185 để được tư vấn miễn phí, hỗ trợ báo giá, cùng tìm hiểu chi tiết hơn về sản phẩm đồng hồ đo xăng dầu dưới đây:

III. Thông số kỹ thuật của đồng hồ đo xăng dầu.

Tên sản phẩm: Đồng hồ đo xăng dầu

• Kích cỡ: ½ - 8 inch
• Lưu lượng: 1 – 30, 20 -120, 60 – 300 lít/phút, 1000 lít/phút
• Độ chính xác: ±0.5% – ±1%
• Nhiệt độ: -10 – 60 độ C
• Chất liệu: Nhôm, gang, inox, NBR, Viton
• Kiểu hiện thị: Số cơ, điện tử
• Nguồn điện: Pin 3 – 9V, DC 12V – 24V, AC 220V
• Kiểu kết nối: Ren trong, ren ngoài, mặt bích
• Thương hiệu: Piusi, Tokioco, Alia, LC, GPI,…
• Ứng dụng: Kho chứa, nhà máy công nghiệp, phương tiện vận tải
• Bảo hành: 12 tháng

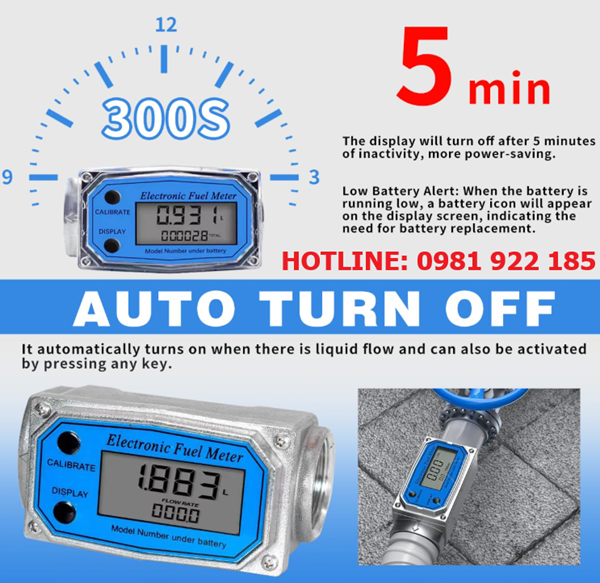

Đồng hồ xăng dầu inox

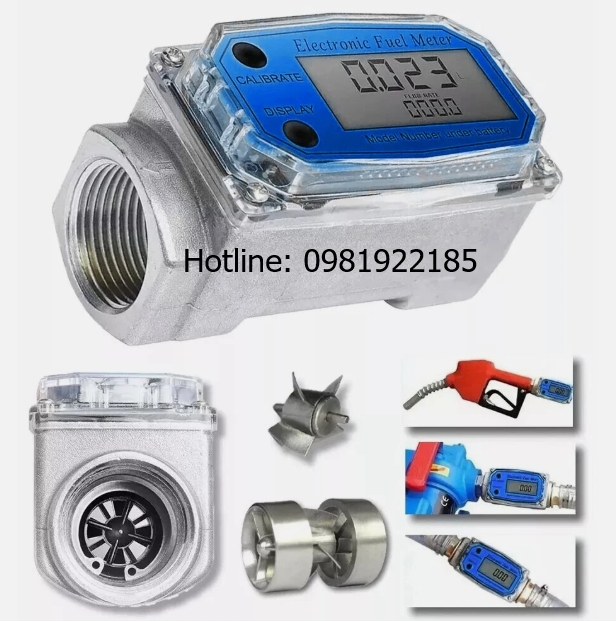

IV. Cấu tạo và nguyên lý hoạt động của đồng hồ đo xăng dầu.

I. Cấu tạo đồng hồ đo xăng dầu.

Thiết kế với cấu trúc chặt chẽ, đảm bảo độ chính xác cao, khả năng chịu áp lực và an toàn trong môi trường nhiên liệu dễ cháy nổ, tùy dòng cơ hay điện tử, đồng hồ đo xăng dầu sẽ có cấu tạo khác biệt nhưng vẫn gồm bộ phận chính như:

Thân đồng hồ phần bao bọc các chi tiết bộ phận bên trong, chất liệu nhôm, gang, inox, khả năng chịu áp lực, chống ăn mòn và rò rỉ nhiên liệu, ngoài thân có các cổng nối ren, mặt bích để lắp với đường ống dẫn.

Bộ truyền động gồm trục quay, bánh răng, trục dẫn giúp đồng hồ vận hành tốt, ít sai số, giúp truyền chuyển động từ bộ phận đo đến bộ đếm. Đối với đồng hồ điện tử, bộ truyền động được thay thế bằng mạch cảm biến từ, xung điện.

Bộ phận đo lưu lượng nơi dòng nhiên liệu đi qua, tùy dòng như đồng hồ cơ sử dụng bánh răng oval, cánh quạt, tuabin để đo lượng nhiên liệu. Còn đồng hồ điện tử dùng cảm biến lưu lượng nhận tín hiệu dòng chảy và chuyển thành dữ liệu.

Bộ đếm – hiển thị nơi hiển thị kết quả đo, dòng cơ hiển thị bằng bánh số cơ học, điện tử thì hiển thị qua màn hình LED, LCD, hiển thị tổng lưu lượng, lưu lượng tức thời, đơn vị đo.

Bộ phận hiệu chỉnh thường là ốc, núm vặn nằm ở phía bên thân đồng hồ, giúp điều chỉnh sai số đo, đảm bảo kết quả chính xác sau thời gian dài sử dụng.

Gioăng, phớt, vòng đệm làm từ cao su NBR, Viton, Teflon chịu được hóa chất, dầu và nhiệt độ, là bộ phận nagwn hiện tượng rò rỉ nhiên liệu giữa các mối ghép.

Mạch điện, nguồn cấp bao gồm bo mạch xử lý, cảm biến tín hiệu, pin hoặc dây nguồn điện giúp đồng hồ hoạt động ổn định, hiển thị chính, lưu trữ dữ liệu.

2. Nguyên lý hoạt động đồng hồ đo xăng dầu

Nguyên lý hoạt động đồng hồ đo xăng dầu dựa trên sự chuyển động của dòng nhiên liệu qua buồng đo, giúp ghi nhận thể tích, lưu lượng chảy qua trong thời gian nhất định. Tùy vào dòng đồng hồ là số cơ hay điện tử nên nguyên lý vận hành sẽ có một sự khác nhau nhất định.

Đồng hồ đo cơ học xăng dầu là nhiên liệu bơm đi qua thân đồng hồ, dòng chảy làm bánh răng, rotor bên trong quay. Mỗi vòng quay của bánh răng tương ứng với một thể tích nhiên liệu nhất định đi qua. Chuyển động được truyền đến bộ đếm cơ, giúp hiển thị lượng nhiên liệu chảy qua trên mặt đồng hồ bằng bánh số. Dòng này không cần nguồn điện hoạt động ổn định, dễ bảo trì, tuy nhiên sai số cao hơn điện tử, không có chức năng lưu dữ liệu.

Đồng hồ đo điện tử xăng dầu hoạt động khi nhiên liệu đi qua buồng đom cảm biến lưu lượng nhận tốc độ, thể tích dòng chảy. Tín hiệu chuyển thành xung điện, truyền đến bo mạch xử lý trung tâm CPU. Bộ xử lý tính thể tích nhiên liệu, hiện kết quả trên màn hình LCD, LED dưới dạng lưu lượng tức thời, tổng lưu lượng tích lũy. Độ chính xác cao, hiển thị rõ ràng, ghi nhớ và xuất dữ liệu, nhược điểm cần nguồn điện, pin và giá thành cao hơn.

Dù sử dụng dòng cơ hay điện tử thì nguyên lý cơ bản đều dựa trên lưu lượng nhiên liệu đi qua khi có tốc độ dòng chảy và thể tích đơn vị quay của buồng đo. Đồng hồ cộng kết quả để xác định tổng thể tích nhiên liệu đã chảy qua, hữu ích cho việc kiểm soát, bán hàng, kiểm định.

V. Các loại đồng hồ đo xăng dầu

1. Đồng hồ đo xăng dầu điện tử

Thiết bị đo lưu lượng nhiên liệu bằng cảm biến và mạch điện tử, hiển thị trên màn LCD, LED, độ chính xác cao, sử dụng cho trạm bơm, kho chứa, xe bồn,…

Cấu tạo gồm thân nhôm – inox, cảm biến lưu lượng, bộ xử lý tín hiệu, màn hình hiển thị, nguồn điện.

Hoạt động khi nhiên liệu đi qua buồng đo, cảm biến ghi nhận tốc độ dòng chảy, mạch điện tử xử lý và hiện thị kết quả trên màn hình.

Ưu điểm là độ chính xác cao, dễ đọc, có thể lưu dữ liệu, hiệu chỉnh sai số thấp, lắp đặt linh hoạt.

Ứng dụng vào trạm xăng dầu, kho nhiên liệu, xe bồn, hệ thống bơm dầu diesel, thiết bị cấp phát nhiên liệu tự động.

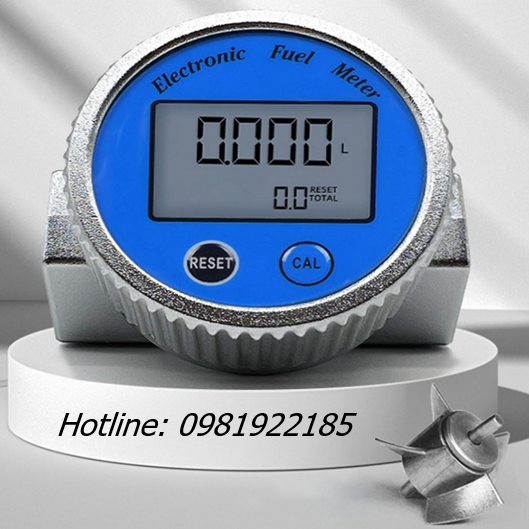

Đồng hồ inox đo xăng dầu điện tử

2. Đồng hồ đo xăng dầu số cơ

Đồng hồ xăng dầu đo lưu lượng bằng cơ cấu bánh răng, rotor quay và không cần nguồn điện, nhiên liệu đi qua làm bánh răng quay, truyền đến bộ đếm cơ học, hiển thị kết quả bằng bánh số xoay.

Cấu tạo gồn thân nhôm, gang, buồng đo cơ học như bánh răng oval, cánh quạt, trục truyền động và mặt hiển thị cơ.

Hoạt động khi dòng chảy đu qua làm bánh răng quay, trục truyền động đưa tín hiệu lên bộ đếm để hiển thị tổng thể tích nhiên liệu.

Ưu điểm không cần điện, bền, ít hỏng hóc, dễ sử dụng, bảo trì, nhược điểm là sai số cao hơn điện tử, không lưu dữ liệu.

Phù hợp cho máy bơm dầu diesel, trạm bơm nhỏ, xe bồn hoặc những nơi không có nguồn điện ổn định.

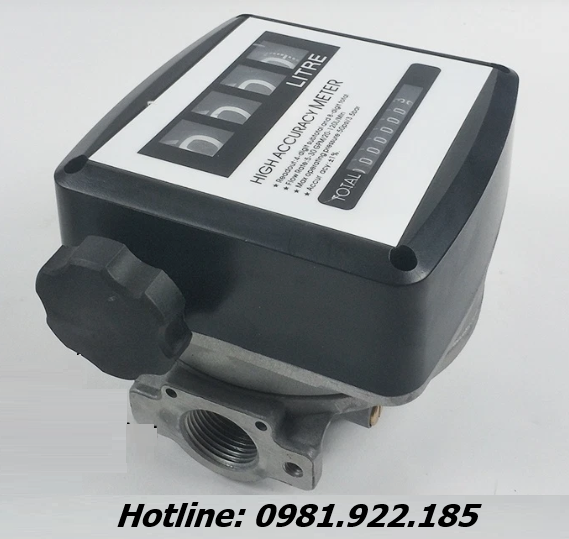

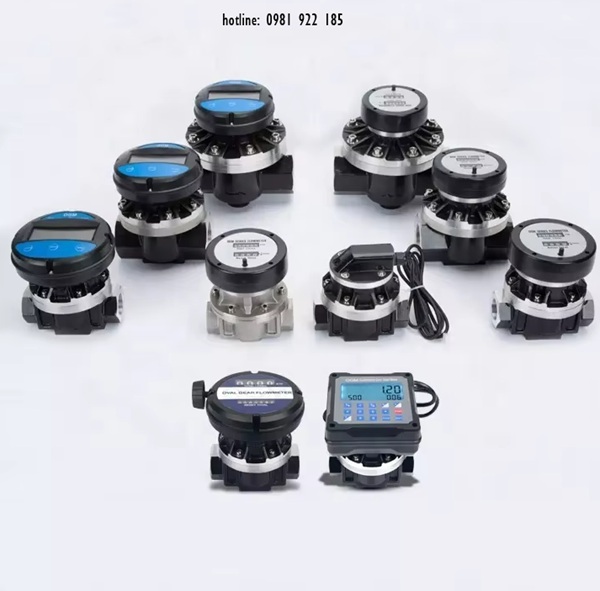

Đồng hồ đo xăng dầu số cơ

3. Đồng hồ đo xăng dầu Trung Quốc

Dòng sản phẩm đồng hồ đo lưu lượng Trung Quốc có giá thành rẻ, mẫu mã đa dạng, phù hợp nhiều nhu cầu sử dụng, bao gồm cả dòng cơ, điện tử.

Ưu điểm giá thấp, dễ mua, phụ kiện có sẵn, nhiều sự lựa chọn kích thước và lưu lượng, nhược điểm là độ chính xác, bền không đều, một số dòng rẻ nhưng lại không có chứng nhận kiểm định.

Một số thương hiệu phổ biến như Ecotec, ZCHENG, Supertech,… với độ chính xác ±0.2 – ±1%, lưu lượng 30 – 100 lít/phút, áp suất 0.1 – 0.35Mpa.

Ứng dụng trong nhiều lĩnh vực như trạm bơm xăng dầu, kho chứa, xe bồn, nhà máy, xưởng sản xuất, nông nghiệp, xây dựng.

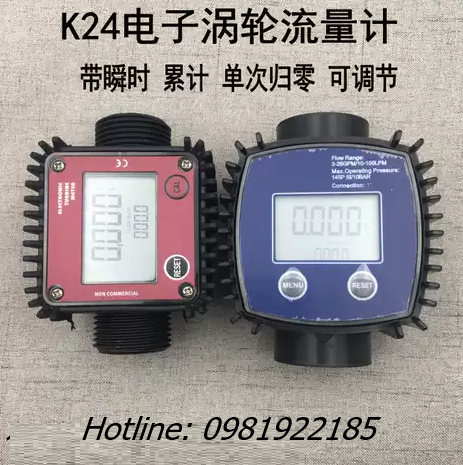

Đồng hồ đo xăng điện tử bằng nhựa

4. Đồng hồ đo xăng dầu Đài Loan

Sản phẩm được ưu chuộng nhờ độ chính xác cao, tuổi thọ bền, công nghệ sản xuất tiên tiến, tương tự như một số dòng khác thì đồng hồ xăng dầu Đài Loan có cả cơ học và điện tử.

Độ chính xác ổn định, sai số thấp, chất liệu bền, chịu ăn mòn tốt, dễ bảo trì và thay thế phụ kiện có sẵn. Tuy nhiên giá thành cao hơn dòng Trung, cần lắp đặt đúng kỹ thuật để đẩm bảo độ chính xác.

Phù hợp cho trạm bơm xăng dầu, kho chứa nhiên liệu, nhà máy, xưởng cơ khí, phương tiện vận tải, đo xăng, dầu diesel.

Phổ biến với thương hiệu như FineTek, DiWi, EM-Flow hãng nổi tiếng với độ bền, chất lượng ổn định, nhiều hệ thống sử dụng.

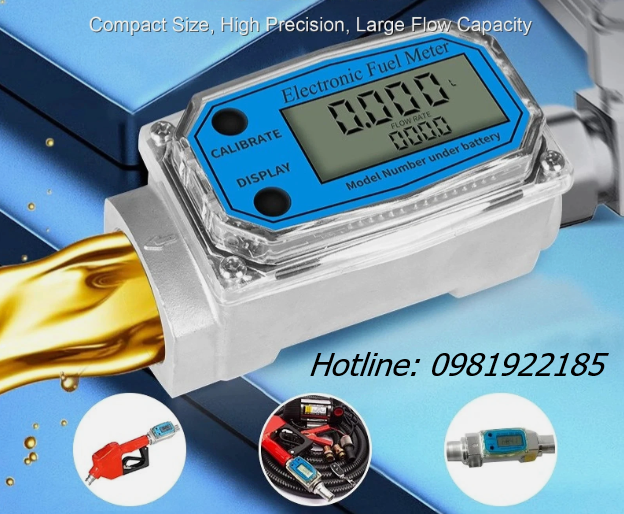

Đồng hồ đo xăng dầu thân nhôm

5. Đồng hồ đo xăng dầu Hàn Quốc

Thiết bị đo lưu lượng của xăng, dầu diesel, sản xuất trực tiếp tại Hàn Quốc, với hai dạng cơ bản là cơ học – điện tử dùng cho trạm xăng, hệ thống phân phối công nghiệp.

Độ chính xác tương đối cao, phù hợp với tiêu chuẩn công nghiệp, dễ thay thế tìm kiếm phụ kiện, chất lượng ổn định. Giá thành cao hơn đồng hồ Trung vì sử dụng công nghệ cùng chi phí sản xuất hiện đại.

Ứng dụng cho xe bồn, hệ thống bơm công nghiệp, kho chứa và phân phối nhiên liệu, cây dầu, trạm xăng, nhà máy công nghiệp cần đo lưu lượng.

Một số thương hiệu nổi tiếng về thiết bị đo lưu lượng và phân phối nhiên liệu như MaxiFlo, Digital Flow, FC Korea, Daehan,…

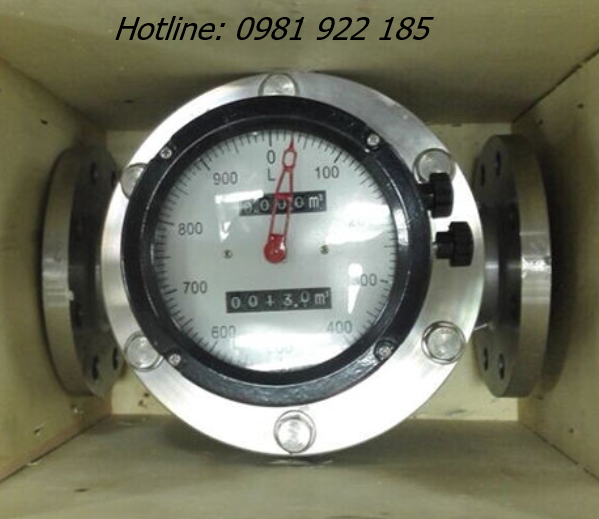

Đồng hồ đo xăng dầu mặt bích inox Hàn Quốc

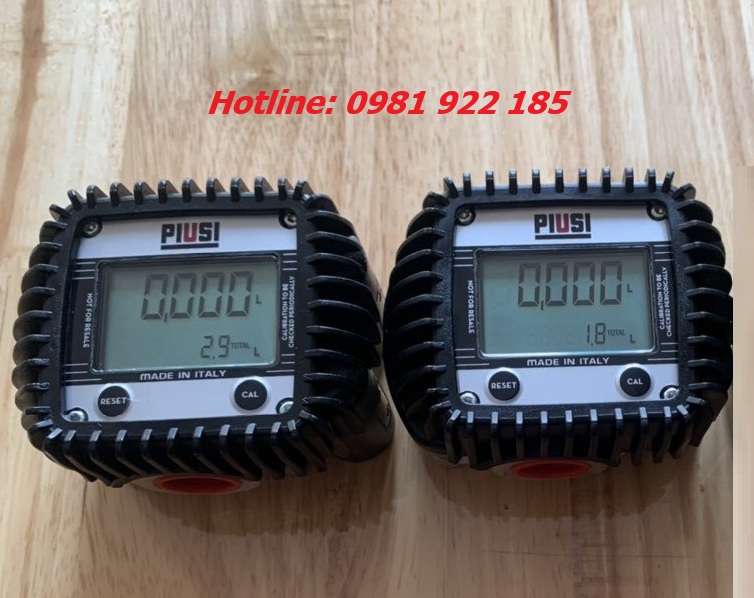

6. Đồng hồ đo xăng dầu Italia

Đồng hồ đo lưu lượng nhiên liệu cao cấp được sản xuất theo tiêu chuẩn Châu Âu, nổi bật với độ chính xác cao, tuổi thọ bền và thiết kế tinh gọn.

Chất lượng tốt, chất liệu thân thiện với môi trường, độ chính xác cao, đầy đủ chứng nhận an toàn. Tuy nhiên giá thành cao, cần lắp đặt đúng cách, đảm bảo đầy đủ phụ kiện thay thế.

Ứng dụng cho trạm xăng dầu, kho chứa, bể chứa nhiên liệu, hệ thống sản xuất công nghiệp, nơi yêu cầu có độ chính xác cao, môi trường chống cháy nổ.

Thương hiệu tiêu biểu như Piusi với các mẫu K24, K44, K700, ngoài ra còn một số hãng khác chuyên về thiết bị đo lưu lượng như Mecair, Tuthill,…

VI. Ứng dụng đồng hồ đo xăng dầu

Sử dụng rộng rãi trong nhiều lĩnh vực, nhà máy xí nghiệp, đồng hồ đo xăng dầu giúp kiểm soát lưu lượng, quản lý nhiên liệu, tối ưu chi phí vận hành.

Trạm bơm xăng dầu giúp đo chính xác lượng nhiên liệu xuất cho phương tiện, đảm bảo tính minh bạch, tránh thất thoát.

Kho chứa, bồn chứa nhiên liệu để kiểm soát lượng xăng dầu nhập, xuất kho, hỗ trợ công tác quản lý tồn kho.

Xe bồn vận chuyển nhiên liệu lắp đặt trên hệ thống đường ống để đo thể tích nhiên liệu giao nhận cho khách hàng.

Nhà máy, xưởng sản xuất để đo lượng dầu DO, FO, nhớt cấp cho máy móc, nồi hơi, máy phát điện.

Ngành nông nghiệp, xây dụng, giao thông dùng để đo nhiên liệu cấp cho máy gặt, xe lu, máy xúc, tàu thuyền, thiết bị công trình.

Hệ thống phân phối tự động tích hợp trong bộ kit bơm, máy bơm điện tử, hệ thống quản lý nhiên liệu thông minh.

VII. Ưu điểm đồng hồ đo xăng dầu

Thiết bị không thể thiếu trong hệ thống phân phối, quản lý và kiểm soát nhiên liệu, đồng hồ đo xăng dầu sở hữu nhiều ưu điểm như độ chính xác, độ bền, tính linh hoạt.

Độ chính xác cao giúp đo lường chính xác lượng nhiên liệu cuất nhập, hạn chế sai số để đảm bảo sự minh bạch, kiểm soát chặt chẽ lượng nhiên liệu ra vào.

Thiết kế linh hoạt, dễ lắp đặt với kích thước và kiểu kết nối đa dạng, tích hợp với nhiều hệ thống khác nhau như máy bơm, bồn chưa, xe bồn, bộ kit bơm xăng dầu.

Cấu tạo bền bỉ, chịu được môi trường khắc nghiệt nhờ chất liệu gang, hợp kim nhôm, inox phủ sơn tĩnh điện chống gỉ sét, chịu áp lực, nhiệt độ cao.

Tích hợp công nghệ hiện đại đối với dòng điện tử, có màn hình LCD hiển thị rõ ràng, dễ theo dõi, một số dòng khác còn có hỗ trợ kết nối dữ liệu di động.

Đang dạng công nghệ, nhiều loại như đồng hồ tuabin, piston, oval gear đáp ứng từng đặc tính dòng chảy quy mô sử dụng của trạm xăng nhỏ lẻ đến hệ thống công nghiệp.

Giá thành hợp lý hiệu quả lâu dài, tuổi thọ cao, ít hỏng hóc, chi phí bảo trì thấp, là giải pháp kinh tế và bền cũng đối với doanh nghiệp, vận tải, sản xuất.

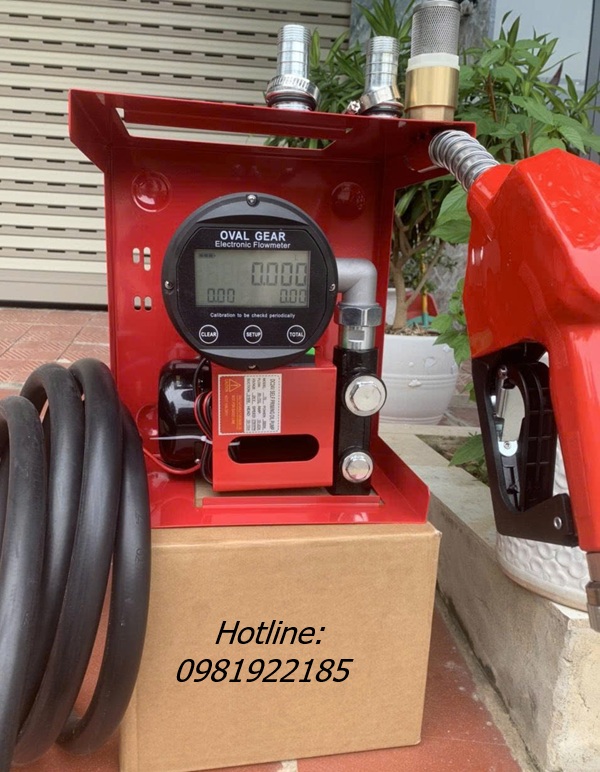

Bộ Kit bơm xăng dầu có đồng hồ điện tử

VIII. Bảng giá đồng hồ đo xăng dầu

Giá của đồng hồ đo xăng dầu trên thị trường hiện nay khá đa dạng, tùy thuộc vào kiểu dáng, kích cỡ, lưu lượng, thương hiệu, xuất xứ. Mức giá hợp lý, linh hoạt phù hợp với nhiều quy mô khác nhau từ cá nhân đến doanh nghiệp, nhà máy, kho nhiên liệu. Khi lựa chọn sản phẩm tại Thuận Phát, quý khách có thể dựa vào lưu lượng sử dụng thực tế, yêu cầu chính xác, thương hiệu uy tín hoặc có thể tham khảo bảng giá chi tiết dưới đây:

Lưu ý: Giá của sản phẩm đồng hồ đo xăng dầu trên chỉ tham khảo, có thể thay đổi tùy thuộc vào thời điểm, nhãn hàng, tính năng, kích cỡ.
