Control Valve là gì?

 THÔNG SỐ CHI TIẾT:

  • Kích cỡ: 15A – 1000A
  • Vật liệu thân: Inox, gang, thép, nhựa, đồng
  • Vật liệu màng: PTFE, EPDM, NBR, Seat inox, thép
  • Áp lực làm việc: 10bar, 16bar, 25bar, 40bar
  • Nhiệt độ làm việc: - 5 độ C ~ 250 độ C
  • Chức năng: On off – Tuyến tính
  • Kết nối: Mặt bích, nối ren
  • Sử dụng: Nước, dầu, khí, gas, hơi, hóa chất
  • Xuất xứ: China, Taiwan, Korea, Japan
  • Bảo hảnh 12 tháng

Đánh giá

Lượt xem: 80112

Control valve là gì | Van điều khiển là gì | Cấu tạo | Nguyên lý

I. Giới thiệu, Control valve là gì, van điều khiển là gì?

Control valve hay gọi là van điều khiển tự động bằng khí nén hoặc bằng điện thay thế con người làm việc bằng tay. Nó được vận hành nhờ acturtor gắn với thân các loại van chặn ( gate valve), van bi ( Ball vavle), van bướm ( Butterfly valve), van cầu (Globe valve). Chuyên được sử dụng để đóng mở điều khiển lưu lượng lưu chất lỏng, khí, hơi cho các hệ thống đường ống công nghiệp v.v.

Control vavle được phân thành hai loại chính là valve dạng thường đóng ( Single acting hoặc fail cloes ) có nghĩa là khi mất nguồn cấp cho Actutor thì valve sẽ tự động đóng lại và valve dạng thường mở ( Double Acting hoặc fail open). Tùy vào chức năng thực tế hệ thống để lựa chọn dòng van FC hoặc dòng van FO theo nhu cầu sử dụng.

Control valve còn có chức năng là dạng đóng mở on off cho phép trạng thái valve mở hoàn toàn và trạng thái valve đóng hoàn toàn. Dạng đóng mở vô cấp tuyến tính cho phép trạng thái valve mở theo khoảng góc tùy chỉnh lớn nhỏ.

control valve điều khiển khí nén

Control valve được các nhà thiết kế gắn vào các loại valve công nghiệp theo thông số kích cỡ, áp lực, nhiệt độ, chức năng, kiểu kết nối, vật liệu, tính năng và xuất xứ tạo ra các sản phẩm sau:

Control valve Pneumatic  :

  • Van cầu điều khiển khí nén ( Pneumatic control globe valve )
  • Van bi điều khiển khí nén ( Pneumatic control ball valve )
  • Van bướm điều khiển khí nén ( Pneumatic control butter fly valve )
  • Van y xiên điều khiển khí nén ( Pneumatic control angle valve )
  • Van màng điều khiển khí nén ( Pneumatic control diaphragm  valve )
  • Van cổng điều khiển khí nén ( Pneumatic control gate  valve )
  • Van dao điều khiển khí nén ( Pneumatic control knife  valve )

Control Valve Electric :

  • Van cầu điều khiển điện ( Electric control globe valve )
  • Van bi điều khiển điện ( Electric control ball valve )
  • Van bướm điều khiển điện ( Electric control butter fly valve )
  • Van y xiên điều khiển điện ( Electric control angle valve )
  • Van màng điều khiển điện ( Electric control diaphragm  valve )
  • Van cổng điều khiển điện ( Electric control gate  valve )
  • Van dao điều khiển điện ( Electric control knife  valve )

van bi control

Công ty hiện tại chuyên nhập khẩu và cung cấp Control valve DN15, 20A, DN25, DN32, DN40, DN50, DN65, DN80, DN100, 125A, 150A, 200A, DN250, DN300, 350A, 400A, 500A, DN600, DN700, DN800, DN900, DN1000 – 2000A. Made in China, Taiwan, Korea, Japan. Hàng chính hãng, đầy đủ giấy tờ, bảo hành 12 tháng. Giao hàng toàn quốc !

II. Thông số kỹ thuật Control valve, van điều khiển

THÔNG SỐ CHI TIẾT:

  • Kích cỡ: 15A – 1000A
  • Vật liệu thân: Inox, gang, thép, nhựa, đồng
  • Vật liệu màng: PTFE, EPDM, NBR, Seat inox, thép
  • Áp lực làm việc: 10bar, 16bar, 25bar, 40bar
  • Nhiệt độ làm việc: - 5 độ C ~ 250 độ C
  • Chức năng: On off – Tuyến tính
  • Kết nối: Mặt bích, nối ren
  • Sử dụng: Nước, dầu, khí, gas, hơi, hóa chất
  • Xuất xứ: China, Taiwan, Korea, Japan
  • Bảo hảnh 12 tháng

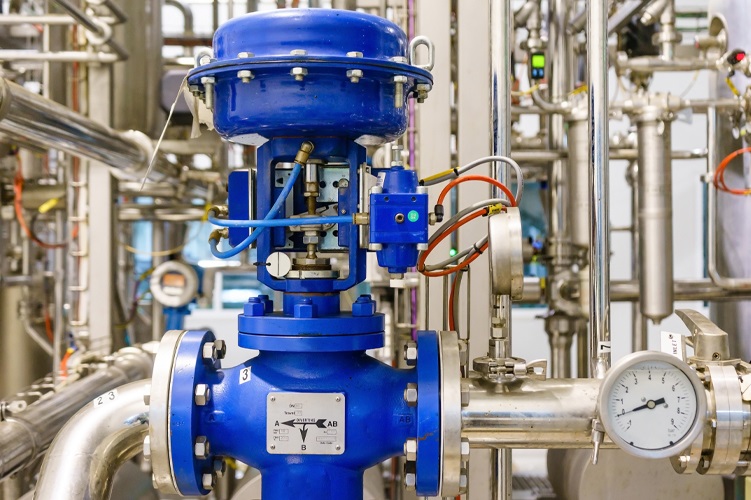

III. Hình ảnh Control vavle

van control mô tơ điện đóng mở

IV. Cấu tạo và nguyên lý hoạt động control valve

Control valve có cấu tạo gồm 2 thành phần chính: Bộ điều khiển Actutor và thân valve

Bộ điều khiển được vận hành bằng mô tơ có nguồn điện 12v, 24v, 110v, 220v, 380 và tín hiệu điều khiển 4-20mA cho góc mở tuyến tính

Bộ điều khiển vận hành bằng xy lanh khí nén nhận nguồn áp lực hơi khí nén 2 – 8 bar và tín hiệu điều khiển 4-20mA cho chức năng tuyến tính

Nguyên lý hoạt động của dòng van control valve là nhận nguồn điện và nguồn khí nén cung cấp trực tiếp vào bộ điều khiển cho phép chuyển động trục, từ đó trục làm quay các thiết bị mở và đóng.

V. Ứng dụng control vavle

Tìm hiểu về những ứng dụng đặc biệt của dòng van điều khiển thực tế cho các hệ thống sau:

  • Ứng dụng van inox điều khiển điện, van inox điều khiển khí nén sử dụng cho các nhà máy xử lý thải, nước sạch
  • Ứng dụng van nhựa điều khiển điện, van nhựa điều khiển khí nén sử dụng cho hệ thống bể bơi, hồ công viên nước, hệ thống hóa chất
  • Ứng dụng van thép điều khiển điện, van thép điều khiển khí nén sử dụng cho hệ thống xăng, dầu, hơi nóng, hệ thống tàu biển
  • Ứng dụng van gang điều khiển điện, van gang điều khiển khí nén cho các hệ thống PCCC, điều hòa chiler
  • Ứng dunng van đồng điều khiển điện, van đồng điều khiển khí nén cho các hệ thống dân sinh, chung cư, xây dựng

control valve đóng mở bằng khí nén

V. Ưu điểm và nhược điểm cotrol vavle, van điều khiển

Tìm hiểu về những ưu nhược điểm của dòng van này:

  • Ưu điểm valve control đóng mở tự động thay thế con người vận hành bằng tay
  • Ưu điểm valve control điều khiển từ xa, điều khiển bằng tín hiệu
  • Ưu điểm control valve lắp đặt ở những vị trí trên cao, chôn ngầm, không gian hẹp, môi trường độc hại
  • Ưu điểm control valve đóng mở nhanh, đóng mở chậm, đóng mở theo góc tùy chỉnh
  • Ưu điểm control valve có thể kết nối với loại cảm biến áp suất, cảm biến nhiệt độ, cảm biến lưu lượng để điều khiển van
  • Ưu điểm van điều khiển chịu được nhiệt độ cao
  • Ưu điểm van điều khiển chịu được áp lực cao
  • Hạn chế Control valve không dùng cho lưu chất bột kết tủa, chất lỏng có thể đông đặc kết dính

control valve điều khiển bằng điện

VI. Bảng giá và báo giá van control valve

Hiện tại chúng tôi đang phân phối các dòng valve control, control solenoid valve, pneumatic control valve. Xuất xứ Châu âu, Châu Á. Bảo hành 1 năm, đầy đủ giấy tờ chứng từ. Cam kết hàng chính hãng. Giao hàng nhanh toàn quốc !

Liên hệ ngay để nhận được bảng giá và báo giá control valve giá cạnh tranh !

(Đừng ngần ngại hãy liên hệ ngay cả khi không có nhu cầu mua hàng để được tư vấn kỹ thuật miễn phí)
