Van bi điều khiển khí nén tác động kép

Van bi điều khiển khí nén tác động kép
van-bi-dieu-khien-khi-nen-tac-dong-kep - ảnh nhỏ  1

Van bi điều khiển khí nén tác động kép

Hotline: 0981 922 185

THÔNG SỐ KỸ THUẬT:

  • Size ống: DN15 - DN200
  • Chất liệu thân: Inox, Nhựa
  • Chất liệu trục: Thép không gỉ
  • Chất liệu đệm: Teflon PTFE
  • Chức năng: On Off - Tuyến tính
  • Kiểu tác động: Tác động kép
  • Kiểu lắp: Mặt bích, ren, rắc co, hàn clamp
  • Áp lực: PN10, PN16, PN25
  • Áp lực hơi:  2 kg/cm2 - 8 kg/cm2
  • Nhiệt độ: - 10°C ~ 200°C
  • Môi trường: Chất lỏng, khí nén, hơi nóng
  • Xuất xứ: Korea, taiwan, china, japan

Lượt xem: 11322

Mã sản phẩm: Van bi điều khiển khí nén tác động kép

Đánh giá 0 lượt đánh giá

Van bi điều khiển khí nén tác động kép | Actuator duable acting

I. Giới thiệu, van bi điều khiển khí nén tác động kép là gì?

Van bi điều khiển khí nén tác động kép là van dòng bi điều khiển bằng khí nén có chức năng đóng mở thông thường, điểm đặc biệt là bộ điều khiển khí nén cấu tạo bên trong là dạng xy lanh kép không có lò xo bên trong, để mở cần cấp khí 1 lần và để đóng cần cấp khí thêm 1 lần.

Van bi điều khiển khí nén tác động kép là thiết bị đóng mở tự động thay thế con người đóng mở bằng tay, tốc độ đóng mở siêu nhanh từ 1 giấy đến 2 giây là điểm nổi bật của dòng van bi khí nén tác động kép. Khi lắp đặt phần van bi và bộ điều khiển khí nén tác động kép chúng ta tạo ra các sản phẩm sau:

  • Van bi gang điều khiển khí nén tác động kép
  • Van bi inox điều khiển khí nén tác động kép
  • Van bi nhựa điều khiển khí nén tác động kép
  • Van bi đồng điều khiển khí nén tác động kép
  • Van bi vi sinh điều khiển khí nén tác động kép
  • Van bi mặt bích điều khiển khí nén tác động kép
  • Van bi điều khiển khí nén on off tác động kép
  • Van bi điều khiển khí nén tuyến tính tác động kép
  • Van bi ren điều khiển khí nén tác động kép
  • Van bi mặt bích điều khiển khí nén tác động kép
  • Van bi ba ngã điều khiển khí nén tác động kép

van bi khí nén tác động kép

Hiện tại Công TNHH VT CN Thuận Phát chúng tôi chuyên nhập khẩu và phân phối van bi điều khiển bằng khí nén tác động kép có xuất xứ từ Korea, taiwan, china, japan và Eu. Hàng chính hãng, chất lượng cao, đầy đủ Catalogue, COCQ, Packinglist. Có sẵn hàng số lượng lớn. Bảo hành và đổi trả 12 tháng. Giao hàng tận nơi toàn quốc !

II. Thông số kỹ thuật van bi điều khiển khí nén tác động kép

THÔNG SỐ BỘ ĐIỀU KHIỂN KHÍ NÉN TÁC ĐỘNG KÉP:

 Chất liệu vỏ  Hợp kim nhôm
 Áp lực hơi khí  2 bar - 8 bar
 Nhiệt độ  - 20 độ C ~ 60 độ C
 Bộ khí nén   Tác động đơn không lò xo
 Điều khiển góc  On Off hoặc Tuyến tính
 Thời gian mở  1 giây - 2 giây
 Xuất xứ  Korea

THÔNG SỐ VAN BI:

 Kích thước  15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A
 Vật liệu thân  Inox 304, Nhựa Upvc
 Vật liệu trục   SUS304
 Vật liệu bi  Inox 304
 Áp lực bar  16bar, 25bar, 40bar
 Nhiệt độ  - 10 độ C - 250 độ C
 Kiểu lắp  Lắp bích, lắp ren, rắc co, hàn clamp
 Thân van  2 cửa, 3 cửa
 Môi trường  Nước, dầu, khí, gas, hóa chất, hơi nóng
 Xuất xứ   Hàn Quốc, Đài Loan, Nhật Quốc, Trung Quốc

III. Hình ảnh van bi điều khiển khí nén tác động kép

van bi điều khiển khí nén lắp ren tác động kép

Trên đây là các thông tin của dòng van bi điều khiển khí nén tác động kép, tìm hiểu thêm về các dòng khác:

  • Van bi điều khiển khí nén tác động kép Hàn Quốc
  • Van bi điều khiển khí nén tác động kép Đài Loan
  • Van bi điều khiển khí nén tác động kép Trung Quốc
  • Van bi điều khiển khí nén tác động kép Nhật Bản

Liên hệ ngay cho chúng tôi để được tư vấn và báo giá chi tiết hơn về dòng van bi khí nén tác động kép.

IV. Cấu tạo và nguyên lý hoạt động van bi điều khiển khí nén tác động kép

1. Cấu tạo van bi điều khiển khí nén tác động kép

Van bi khí nén tác động kép có cấu tạo gôm 2 phần chính:

  • Phần van bi
  • Phần bộ điều khiển khí nén tác động kép

a. Phần van bi

Phần van bi thiết kế phần tay gạt được thay bằng đế có tán dạng vuông và trục ty van nổi để kết nối vào bộ điều khiển khí nén. Phần kết nối với đường ống có nhiều kiểu lắp ren, mặt bích, rắc co, hàn clamp. Phần thân có 2 kiểu chính là 2 cửa và 3 cửa. Vật liệu van bi được làm từ inox, gang, thép hoặc nhựa.

b. Phần bộ điều khiển khí nén tác động kép

Phần bộ điều khiển khí nén tác động kép được thiết bên trong là hệ thống piston kép, bánh răng, trục vit, bu lông, ốc. Thân được làm từ hợp kim nhôm đúc nguyên khối, lớp phủ sơn epoxy chống ẩm. Bộ khí nén đạt tiêu chuẩn IP67 chống thấm nước, nhiệt độ môi trường - 20 độ C ~ 60 độ C, áp lực khí nén tác động vào bên trong từ 2 bar - 8 bar

van bi khí nén duable acting

2. Nguyên lý làm việc van bi điều khiển khí nén tác động kép

Máy khí nén tạo ra khí nén, áp lực khí nén đi qua một van điện từ chia khí nén và bộ điều khiển khí nén tác động kép, hơi khí nén cấp vào vị trí lỗ van mở và đóng cấp thêm 1 lần ở vị trí lỗ còn lại. Dạng van bi khí nén tác động kép là DUABLE ACTING, nó không cố định vị trí thường mở hay thường đóng, muốn đóng mở phải tác động 2 lần lên van. Khí bộ điều khiển khí nén tác động kép xoay góc 90 độ kéo theo trục của van bi, lúc này viên bi trong thân xoay theo góc tương ứng, giúp cho van mở và đóng.

V. Ứng dụng van bi khí nén tác động kép

Van bi điều khiển khí nén tác động kép là sản phẩm được sản xuất để đáp ứng cho sự phát triển của nghành công nghiệp tự động hóa, sản xuất, khoa học kỹ thuật, nghiên cứu chế tạo. Lựa chọn đúng dòng van giúp cho hệ thống hoạt động ổn định, an toàn, hiệu quả và tiết kiệm chi phí, thời gian.

Trước khí lựa chọn dòng van lắp cho hệ thống cần lưu ý tới các thông số kỹ thuật sau: Kích thước, áp lực, nhiệt độ, môi trường, chức năng và xuất xứ của van.

Van bi khí nén tác động kép được ứng rộng cho nhiều hệ thống truyền dẫn, nhà máy sau:

  • Nhà máy sản xuất nước, xử lý nước, nước muối, nước biển, nước hòa trộn hóa chất, dầu gội đầu, xà phòng, bột giặt, nước xả quần ao, kem đánh răng, bia, rượu, sữa, nước giải khát...
  • Nhà máy sản xuất khí nén, bình khí nén, bình áp lực, hệ thống truyền dẫn các chất khí nén oxy, gas, co2...
  • Nhà máy sản xuất hơi nước, hấp, sấy, là, nhuộm, dệt, xông hơi, nhiệt điện...

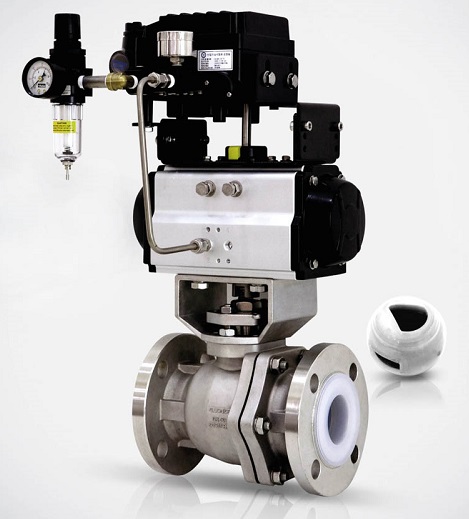

van bi điều khiển khí nén tác động kép tuyến tính

VI. Ưu nhược điểm van bi khí nén tác động kép

Tim hiểu về ưu điểm và hạn chế của dòng van bi khí nén tác động kép sau đây:

  • Ưu điểm 1: Van đóng mở tự động thay sức người đóng mở
  • Ưu điểm 2: Van đóng mở tốc độ rất nhanh từ 1 giây đến 2 dây
  • Ưu điểm 3: Lắp đặt ở nhiều môi trường độc hại, lắp ở vị trí trên cao, chôn ngầm, không gian hẹp xa
  • Ưu điểm 4: Lắp đặt nhiều dạng cao, thấp. ngang, dọc, chéo, nghiêng
  • Ưu điểm 5: Không gây ô nhiễm môi trường
  • Ưu điểm 6: Có thể điều khiển van bằng điện
  • Ưu điểm 7: Giá rẻ hơn van bi điều khiển điện
  • Hạn chế 1: Giá thành cao hơn van bi tay gạt
  • Hạn chế 2: Van không thể ngâm dưới nước
  • Hạn chế 3: Khí hoạt động có gây ra tiếng ồn
  • Hạn chế 4: Khi mất nguồn khí van không hoạt động

Xem thêm: Van bi khí nén On Off
