Angle seat valve là gì?

Angle seat valve là gì | Cấu tạo | Nguyên lý | Van xiên Y | Van góc Y

I. Giới thiệu, Angle seat valve là gì ?

Angle seat valve là tên tiếng anh của dòng van xiên, van góc, van chữ y. Đây là dòng van đóng mở bằng xy lanh điều khiển khí nén tự động thay thế con người làm việc bằng tay. Chuyên sử dụng để điều khiển đóng mở kiểm soát chất lỏng, khí nén, hơi nóng v.v.

Angle seat valve được chia thành hai dạng theo cơ chế đóng mở chuyển động tịnh tiến: Van y xiên điều khiển khí nén tác động đơn có lò xo ( thường đóng hoặc thường mở) và Van y xiên điều khiển khí nén tác động kép không có lò xo.

Angle seat valve được các nhà sản xuất thiết kết kết nối với bộ điều khiển pneumatic control tạo ra các sản phẩm với kích thước, vật liệu, chức năng, kết nối và xuất xứ khác nhau:

• Van y xiên khí nén tác động kép
• Van y xiên khí nén tác động đơn
• Van y xiên khí nén  bằng nhựa
• Van y xiên khí nén bằng inox
• Van y xiên khí nén bằng thép
• Van y xiên khí nén điều khiển nối ren
• Van y xiên khí nén điều khiển mặt bích
• Van y xiên điều khiển khí nén Hàn Quốc
• Van y xiên điều khiển khí nén Đài Loan
• Van y xiên điều khiển khí nén Trung Quốc
• Van y xiên điều khiển khí nén Nhật Bản
• Van y xiên điều khiển khí nén italia

Công Ty hiện tại chuyên nhập khẩu và phân phối các dòng Angle seat pneumatic control valve 15A, 20A, 25A, 32A, 40A, 50A, DN65, DN80, DN100, 125A, 150A, 200A. Xuất xứ Korea, Taiwan, China, Japan, Italia. Hàng đầy đủ giấy tờ, chính hãng. Bảo hành 12 tháng. Giao hàng toàn quốc !

II. Thông số kỹ thuật Angle seat valve

THÔNG SỐ KỸ THUẬT:

• Kích thước: DN15 – DN200
• Vật liệu: Inox 304, inox 316
• Vật liệu gioăng: PTFE Teflon
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: - 5 độ C ~ 180 độ C
• Kết nối: Mặt bích, Ren
• Sử dụng: Nước, dầu, khí, gas, hơi
• Xuất xứ: Korea, Taiwan, China, Japan, Italia

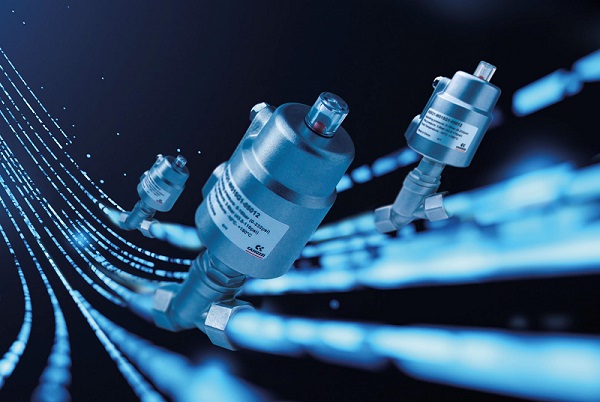

III. Hình ảnh Angle seat valve

IV. Cấu tạo và nguyên lý hoạt động Angle seat valve

Van góc điều khiển khí nén có cấu tạo gồm 2 thành phần chỉnh là: Bộ xy lanh khí nén và thân chữ Y

Bộ xy lanh khí nén gồm có: Thân, lò xo, gioăng đệm, trục được làm từ kim loại thép không gỉ

Thân van chữ y gồm có: trục, đĩa, gioăng đệm được làm từ vật liệu thép không gỉ

Nguyên lý hoạt động van y xiên khí nén:

Nguồn khí nén được cung cấp từ 1 máy nén khí, khí nén có thể đi qua một van điện từ chia khí nén trung gian, áp lực khí nén đẩy vào khoang xy lanh đẩy piston lên mở, đẩy piston xuống đóng gọi là tác động kép cấp khí nén hai lần cho 2 lỗ nguồn.

Đối với đóng mở tác động đơn thì hơi khí nén đẩy vào buồng xy lanh, áp lực khí nén thắng được lò xo nén lại đẩy đĩa van lên giúp van mở, khi nguồn khí dừng cấp vào, lập tực lực phản hồi của lò xo bật ra đẩy trục và đĩa van xuống đóng kín.

V. Ứng dụng van Angle seat valve

Tìm hiểu về các ứng dụng cho hệ thống sử dụng dòng van xiên:

• Ứng dụng của van xiên khí nén cho hệ thống nhà máy sản xuất khí nén công nghiệp, gas các loại
• Ứng dụng van chữ y khí nén cho nhà máy xử lý nước, hệ thống CNC tự động
• Ứng dụng van góc khí nén cho hệ thống hơi nước, lò hơi công nghiệp
• Ứng dụng van khí nén y xiên cho hệ thống sản xuất dây chuyền nhà máy dược phẩm
• Ứng dụng van xiên điều khiển cho hệ thống sản xuất dây chuyền thực phẩm, bia, rượu, đồ uống

VI. Ưu điểm và nhược điểm Angle seat valve

Tìm hiểu về nhược ưu điểm đặc biệt của dòng van xiên:

• Ưu điểm 1: Van xiên điều khiển tự động thay thế con người làm việc bằng tay
• Ưu điểm 2: Van góc điều khiển bằng khí nén tiếc kiện năng lượng
• Ưu điểm 3: Van chữ y đóng mở siêu nhanh 1 giây
• Ưu điểm 4: Van Angle seat pneumatic chịu được nhiệt độ cao
• Ưu điểm 5: Van xiên khí nén chịu được áp lực cao
• Ưu điểm 6: Van khí nén chữ y có dạng góc mở giảm các hiện tượng búa nước
• Hạn chế 1: Van xiên không dùng cho lưu chất bột, đông đặc, hạt rắn cứng
• Hạn chế 2: Van góc không dùng cho hóa chất ăn mòn đậm đặc

VII. Bảng giá và báo giá Angle seat valve

Công Ty hiện đang cung cấp các dòng van Angle seat valve, Pneumatic control ball valve, Pneumatic control butterfly valve, Pneumatic control gate valve, Pneumatic control globe valve, Pneumatic control knife valve, Pneumatic control diaphragm valve. Xuất xứ Trung Quốc, Italia, Nhật Bản, Đài Loan, Hàn Quốc. Bảo hành 1 năm. Giá cả cạnh tranh !

Liên hệ ngay để nhận bảng giá van xiên Angle seat valve, nhận hình ảnh thực tế, địa chỉ mua hàng và báo giá van xiên điều khiển khí nén !
